氧化石墨烯运用新思路，增强光固化树脂的3Ｄ打印

编辑|慢纪硬核说

石墨烯改性后，通过３Ｄ打印可制备形状复杂的超级电容器、生物组织工程支架、储氢装置等，推进了医学、电子和能源工程的快速发展。

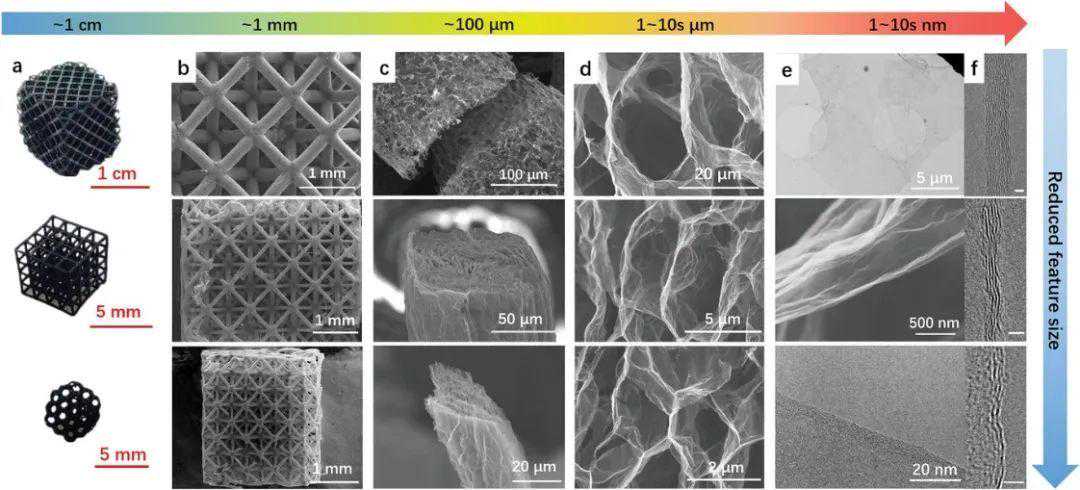

利用石墨烯二维纳米片层的高比表面积和各向异性，对石墨烯与聚合物材料进行进一步的加工混合，再逐层沉积构造３Ｄ打印结构，已成为一个新的研究方向。

采用石墨烯和氧化石墨烯作为增强体、无水乙醇作为稀释剂，对紫外光固化树脂进行物理改性。通过３Ｄ打印制备石墨烯增强光固化树脂试样，研究了石墨烯和氧化石墨烯添加量对光固化树脂力学性能的影响。

与石墨烯相比，氧化石墨烯含有更多的极性含氧基团，能与极性光固化树脂之间形成非共价键，改善了氧化石墨烯在光固化树脂中的均匀分散性。

当氧化石墨烯添加量0.15％时，与纯树脂相比，拉伸强度从27.99MPa提高至37.31MPa，提高了约32.30％，冲击强度从17.79KJ每平方米提高25.48KJ每平方米，提高了约43％；与添加0.05％石墨烯相比，拉伸强度和冲击强度分别提高了23.67％和13.20％。

1.1主要原料、仪器、设备

石墨烯：粉末，深圳市图灵进化科技有限公司；

氧化石墨烯：粉末，苏州恒求科技有限公司；

光固化刚性树脂：ＬＣＤ光敏树脂，深圳市诺瓦智能科技有限公司

光固化３Ｄ打印机：Ｌ⁃１１２０，深圳市诺瓦智能科技有限公司；

高速分散机：ＳＤＦ⁃４００，苏州奇乐电子科技有限公司；

超声波清洗机：ＣＪ⁃００８，深圳市诺瓦智能科技有限公司；

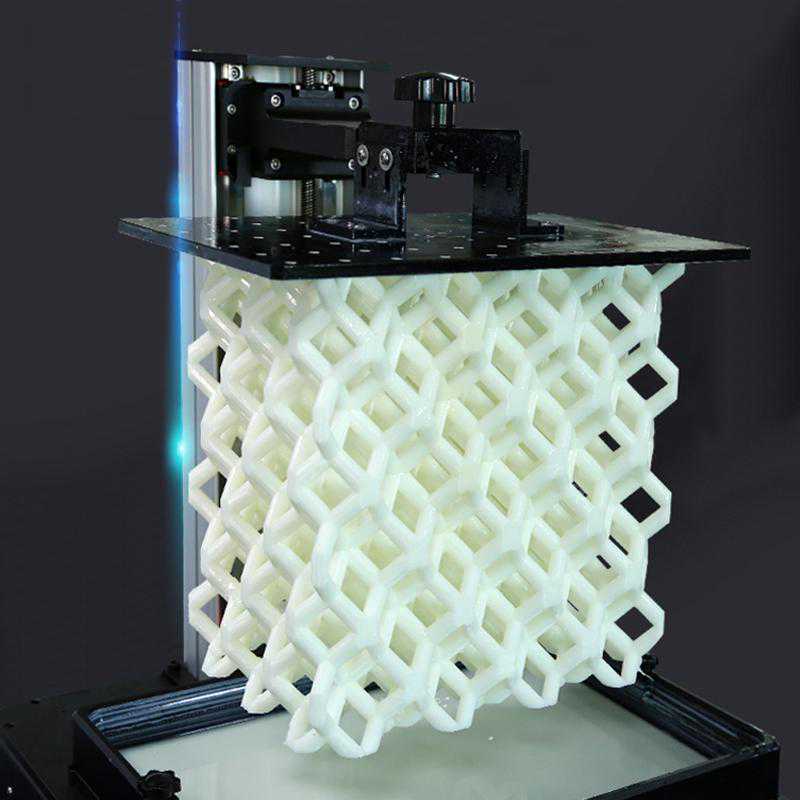

1.2光固化

３Ｄ打印过程在200ｇ光固化树脂中，依次添加0.05％、0.1％、0.15％和0.2％的石墨烯，然后，加入100ｍＬ无水乙醇进行稀释；用高速分散机在120Ｗ功率下超声搅拌30min，获得石墨烯在光固化树脂中均匀分散的悬浮液。

在真空干燥箱内室温下真空抽气5min，消除气泡；光固化３Ｄ打印参数设置为层厚为0.05mm、上升速度为100s、曝光时间为9s、抗锯齿2.0、抬升总高度５mm、底部层数为２层、底部每层曝光时间为90s；光固化３Ｄ打印件用乙醇溶液超声清洗10min，除去表面黏液；再将光固化３Ｄ打印件放入固化箱后固化10min；重复上述步骤，制得氧化石墨烯光固化３Ｄ打印试样。

1.3性能测试

按照ＧＢ／Ｔ３１２９０—２０１４，以３ｍｍ／ｍｉｎ的拉伸速率使用电子拉力实验机将３Ｄ打印后的石墨烯光固化复合材料进行拉伸测试。按照标准，利用冲击试验机测试材料的冲击强度。采用差示扫描量热仪对试样进行红外检测，扫描波数为４００～４０００ｃｍ－１，分辨率为８ｃｍ－１。

2.1石墨烯含量对光固化３Ｄ打印件力学性能的影响

石墨烯作为一种纳米粉末，在黏度较大的光固化树脂液体中较难分散均匀。因此，先将石墨烯按比例加入到２００ｇ的黏性光固化树脂液体中，再加入１００ｍＬ无水乙醇进行稀释，利用超声搅拌促进石墨烯在光固化树脂中的均匀分散。

石墨烯改性光固化树脂的３Ｄ打印拉伸和冲击试样如图１所示。由图１可知，纯光固化树脂紫外光固化时间为６ｓ，当石墨烯的含量大于０.０５％时，颜色变黑，透光性减弱，紫外光固化时间延长至１０ｓ后，树脂变成固体。当石墨烯含量继续增加到０.２０％时，溶液颜色加深、透光性降低，紫外光固化时间延长，液体树脂无法固化成型，不能实现３Ｄ光固化打印。

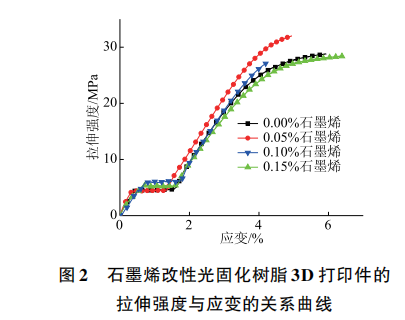

图２为石墨烯改性光固化树脂３Ｄ打印件的拉伸强度与应变关系曲线。由图２可知，拉伸强度越大，曲线斜率越大。当石墨烯含量为０.０５％时，光固化３Ｄ打印树脂曲线的斜率较大，此时，弹性模量较大。

当石墨烯含量为０.１５％时，曲线斜率反映出的弹性模量较小，图中４条曲线的斜率差别较小。另外，从横坐标的位移可以看出，由于刚性光固化树脂在拉伸初期均存在一个平台；各组分光固化树脂的断裂伸长率均较小，在４.０％～６.５％范围内，拉伸断裂方式为脆性断裂。

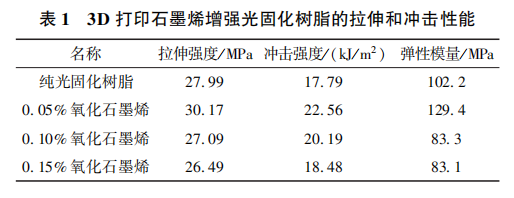

从表１中可以看出，纯光固化树脂的拉伸强度为27.99ＭＰａ，冲击强度为17.79KJ每平方米。当石墨烯含量低于0.05％时，石墨烯增强光固化树脂３Ｄ打印件的拉伸强度、冲击强度随石墨烯含量的增加而增大。

石墨烯属于二维层片状纳米粒子，与极性光固化树脂不相容，当纳米石墨烯添加量大于0.05％时，碳层发生叠加，二维层片状纳米粒子团聚，力学性能下降，光固化３Ｄ打印材料的拉伸强度和冲击强度逐渐下降。

2.2氧化石墨烯含量对光固化３Ｄ打印件力学性能的影响

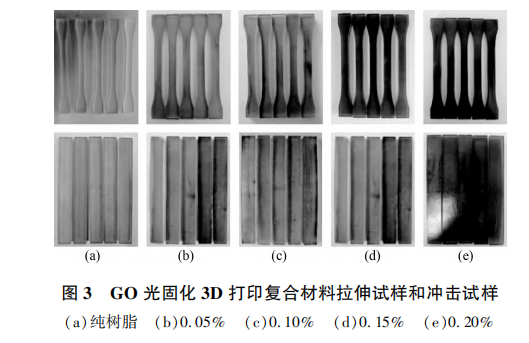

不同质量含量的氧化石墨烯增强光固化树脂的３Ｄ打印件，其拉伸和冲击试样如图３所示，对应拉伸测试结果如图４及表２所示。

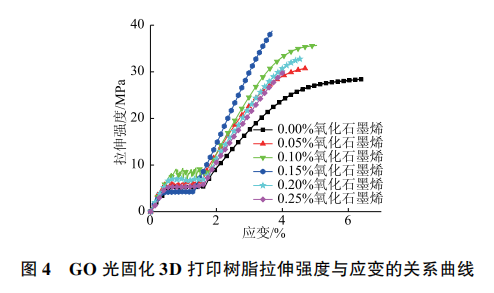

图４为不同质量含量的氧化石墨烯光固化３Ｄ打印试样的拉伸强度与应变关系曲线。纯光固化３Ｄ打印树脂曲线斜率较小，弹性模量较小。

当氧化石墨烯的含量为0.15％时，光固化３Ｄ打印树脂曲线的斜率较大，弹性模量较大。另外，从横坐标的位移可以看出，当断裂伸长率在4.0％～6.5％之间时，拉伸断裂方式为脆性断裂。

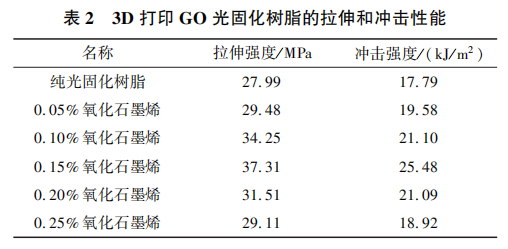

由表２可知，随氧化石墨烯含量的增大，光固化树脂的拉伸强度和冲击强度逐渐增强。当氧化石墨烯含量为0.15％时，光固化树脂的拉伸强度达到最大，其值为37.31ＭＰａ；冲击强度达到最大，其值为25.48KJ每平方米，与纯树脂相比，分别提高了33.30％43.00％。

随着氧化石墨烯含量的增加，光固化树脂的拉伸性能和冲击强度均降低。这是由于，氧化石墨烯蜂窝状的网络结构使其具有较高的结构强度，在外力作用下，氧化石墨烯作为增强相能够吸收部分能量，增强了光固化树脂力学性能。

当氧化石墨烯含量大于０.１５％时，网络蜂窝状氧化石墨烯在光固化树脂中易发生团聚，导致应力集中，材料的力学性能显著下降。

２.３石墨烯和氧化石墨烯增强光固化树脂对比研究

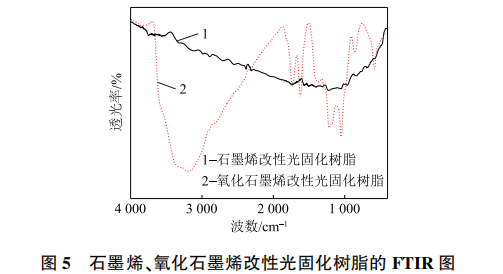

从图５中可以看出，与石墨烯改性光固化树脂相比，氧化石墨烯改性光固化树脂中含有较多极性含氧基团，3197.88和1049.26ｃｍ－１处为氧化石墨烯的—Ｃ—Ｏ—Ｃ—基团的伸缩振动峰。

其中，1217.06和1620.18ｃｍ－１处为—ＯＨ基的弯曲吸收峰和伸缩振动峰；1732.05ｃｍ－１处为—Ｃ═Ｏ的伸缩振动峰。

氧化石墨烯含有大量的极性含氧基团，极性基团存在提高了材料的表面能，增加氧化石墨烯与极性光固化树脂之间的分散性和相容性，容易与光固化树脂达到均匀混合效果。

氧化石墨烯作为蜂窝状二维纳米粒子，均匀地分散在光固化树脂中，氧化石墨烯表面的—ＯＨ易和极性光固化树脂之间形成分子间氢键；并通过极性基团与光固化树脂的极性基团形成非共价结合力，有效地提升了光固化树脂的力学性能。

（１）当氧化石墨烯添加量达到０.１５％时，光固化树脂的拉伸强度、冲击强度均出现最大值。与纯树脂相比，拉伸强度从27.99ＭＰａ提高至37.31ＭＰａ，提高了约32.30％；冲击强度从17.79提高至25.48ｋＪ／ｍ２，提高了约43.00％。

（２）与石墨烯相比，氧化石墨烯中有更多的含氧官能团，能作为增强相更好地均匀分散在光固化树脂中，同时，出现团聚前的含量值为0.15％，与石墨烯的0.05％含量值相比较高，因此，更适合采用物理改性提高光固化树脂的力学性能。

（３）氧化石墨烯作为增强相与液体光固化树脂混合，在乙醇稀释和高速超声搅拌作用下，使氧化石墨烯与光固化树脂达到均匀混合，制备的光固化３Ｄ打印材料力学性能改进效果显著，能够较好地发挥氧化石墨烯的性能。

1、田小永，闫万权，黄兰。石墨烯柔性聚乳酸自传感复合材料结构３Ｄ打印与性能研究.

2、习武，张效迅，金鸣。石墨烯增强尼龙复合材料３Ｄ打印工艺研究术.

3、徐建中，尚俊敏，屈红强等。氢氧化镁阻燃环氧树脂热降解性能研究.

4、谭良源。阻燃型高介电常数低介电损耗微胶囊包覆纳米改性复合材料的制备及性能研究.

5、缪飞，文溢，廖对军等。一种新型聚合型磷硅阻燃剂对环氧树脂阻燃性能的影响.
